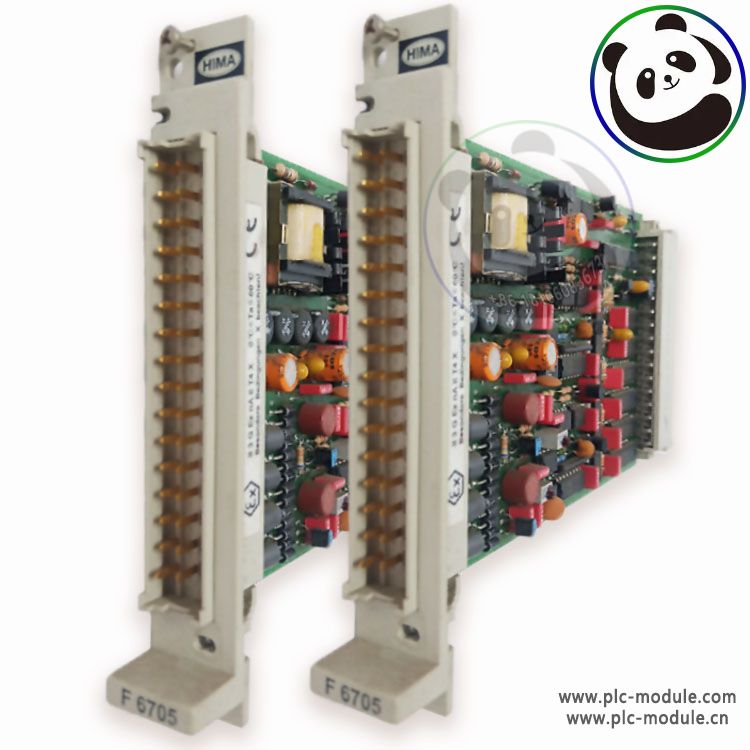

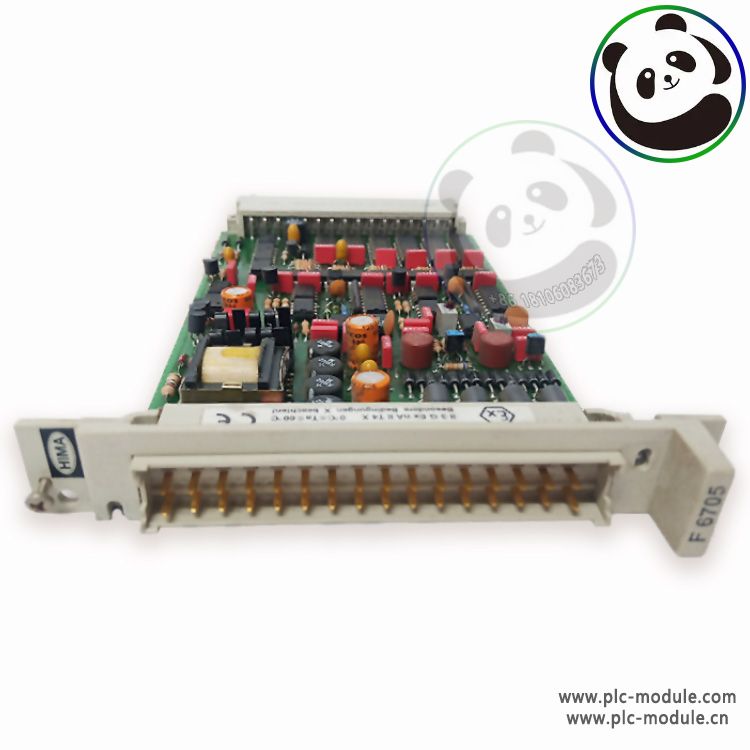

HIMA F6705 — аналоговый выходной модуль — F 6705. Модельный выходной модуль HIMA F6707 — это модуль цифровой / аналоговой безопасности с избыточным токовым соединением. Он используется для генерации аналоговых выходных сигналов в системах безопасности HIMA. Ниже приведены некоторые основные сведения о модуле HIMA F6705:
Модуль имеет два выходных канала, которые генерируют аналоговые выходные сигналы.
В зависимости от конфигурации, общий ток до загруженного RB IG1 или IG2 является суммой отдельных токов I11 и I21 или I12 и I22.
Сопротивление допустимой нагрузки составляет половину от общего тока.
Параллельные каналы должны использоваться в одном и том же режиме, будь то исходный или узловой.
Учитывая температурную погрешность и хорошо сбалансированную нагрузку, каждый выходной канал должен генерировать половину тока IG.
Для биполярных соединений:
Общий ток — это сумма отдельных токов: IG1 = I11 — I21 или IG2 = I12 — I22.
Сопротивление допустимой нагрузки остается неизменным.
Модуль 1 генерирует положительную часть общего тока, а модуль 2 — отрицательную.
По причинам точности только один модуль должен генерировать или потреблять ток и должен быть запрограммирован в пользовательской программе.
Что касается совместимости модуля HIMA F6705 с другими продуктами HIMA, следует отметить, что этот модуль предназначен для систем безопасности HIMA. Он совместим с различными компонентами HIMA, включая: (Огромные запасы позволяют нам быстро удовлетворять потребности клиентов, тем самым сокращая время простоя и защищая прогресс производства. Наше своевременное время доставки обеспечивает вам безопасность и экономию средств.)
- CPU: F8650X, F8650E, F8641
- Power Distribution Module: F7130A, F7130, F7131, F7133
- Communication MODULE Coprocessor MODULE: F8621A, F8627X, F8628, F8628X
- Input Module: F3221, F3222, F3223, F3224, F3236, F3237, F6208, F6214, F6215, F6216, F6216A, F6217, F6220, F6221
- Output Module: F3330, F3331, F3332, F3333, F3334, F3322, F7126, F6705, F1DI1601, F3DIO8/801, F2DO1602, F3DIO20/802, F3AIO8/401, F60GEH01, F60PS01, F60DIO24/1601, F60DI3201, Z7116, Z7126, Z7127, Z7138, Z7128
- I/O bus link module block: F7553
