Электрическая панель GE DS200TCPDG1BEC

Электрическая панель GE DS200TCPDG1BEC посвящена реализации модуля PLC в главном модуле управления процессором.

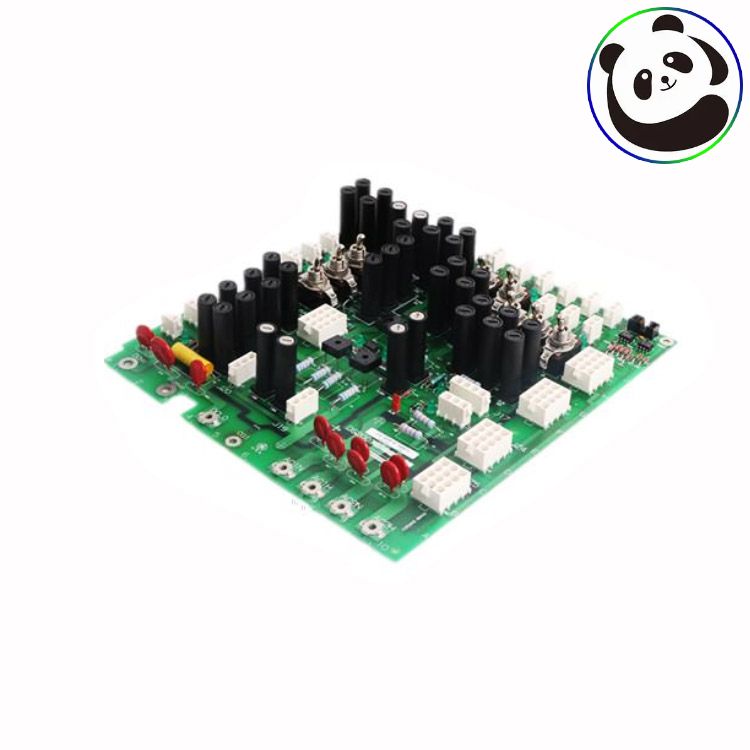

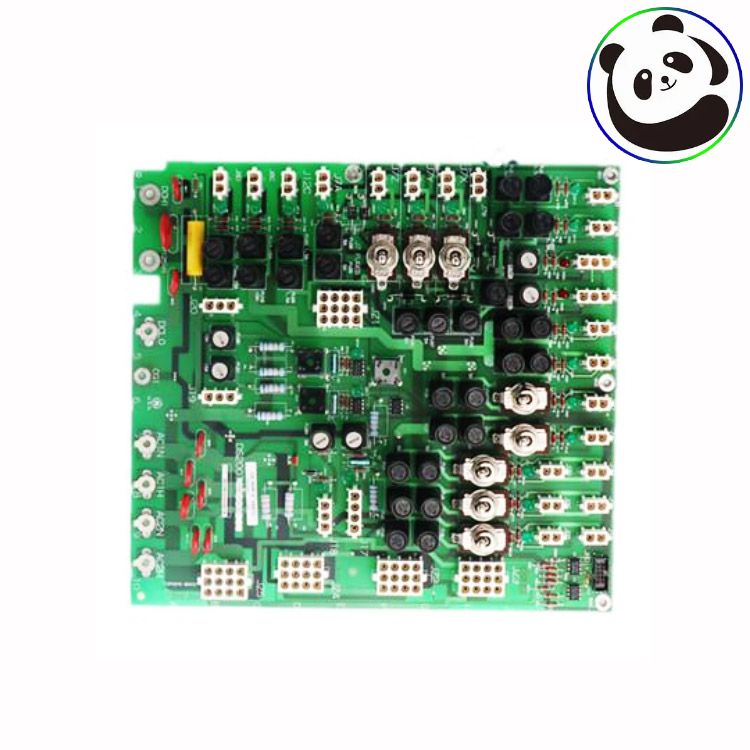

DS200TCPDG1BEC — это распределительная панель, изготовленная General Electric (GE) [1].  Он имеет 8 переключателей, 36 предохранителей и 4 зажима сигнальной линии, а также 36 светодиодов OK и 1 10 — контактный разъем.  Защитники расположены в вертикальном положении в резервуаре и легко доступны и заменяются при необходимости.  Пластина оснащена черной пластиковой оболочкой для 36 предохранителей.  Чтобы заменить предохранитель на монтажной плате, поверните верхнюю часть резервуара, чтобы открыть его.  Верхняя часть все еще прикреплена к банке для удобства использования.  Используйте большой палец и палец, чтобы вытащить предохранитель из резервуара.  Лучше отбросить расплавленный предохранитель, чтобы он не был случайно вставлен в резервуар на доске.  Чтобы установить новый предохранитель, направьте его в отверстие и положите в резервуар.  Любой конец предохранителя может упасть в резервуар.

Рядом с каждым предохранителем есть светодиод, который указывает, что предохранитель в норме.  При освещении зеленый светодиод означает, что элементы в предохранителе неповреждены и могут защищать схемы платы.  При выключении предохранитель плавится или монтажная плата не электрифицирована.  Если все светодиоды выключены, вы можете подозревать, что плата не включена [1].

Чтобы убедиться, что предохранитель расплавился и нуждается в замене, визуальный осмотр предохранителя невозможен, так как предохранитель находится в резервуаре.  Однако светодиод рядом с каждым предохранителем указывает, является ли предохранитель нормальным
