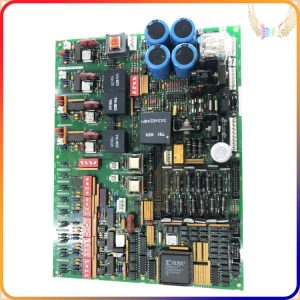

DS200DCFBG1BKC обеспечивает питание уровня управления для приводов постоянного тока или возбудителей, а также 115V переменного тока для вентиляторов охлаждения шкафа [3].
Он включает в себя приводную цепь источника питания контрольного уровня (+ 5V, ±15V и ±24V DC) и генератора импульсов с сеткой SCR якоря [3].
Пластина также имеет схемы для измерения различных линий переменного тока и сигналов двигателя постоянного тока или генератора, таких как ток и напряжение якоря, ток возбуждения и ток и напряжение линии переменного тока [3].
При замене платы DS200DCFBG1BKC необходимо выключить питание устройства и дождаться разряда конденсатора. Осторожно отключите все кабели и снимите старые пластины. Установите новую доску, чтобы убедиться, что все трамплины и переключатели расположены в том же месте, что и старые. Переподключить все кабели по метке [3].
Плата идентифицируется по буквенно — цифровому номеру компонента, напечатанному на ней, в данном случае DS200DCFBG1B
